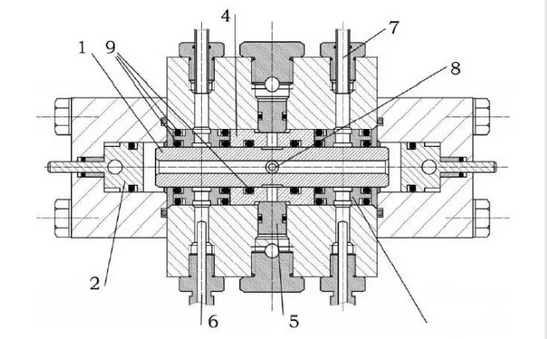

-活塞桿 2-行程加載活塞 3-襯套 4-偏載襯套 5-偏載活塞 6-溫度測量評價系統 7-泄漏量評價系統 8-注油孔 9-測試試樣
圖2 往復型密封件動密封性能測試原理
(1)活塞桿:模擬作動筒內部活塞,與相應襯套和測試密封件組合成類作動筒功能系統;
(2)行程加載活塞:通過控制活塞運動,實現(1)中活塞桿正向或逆向行程;
(3)襯套:內設有溝槽,用于安裝測試用密封件,與活塞桿配合;
(4)偏載襯套:與活塞桿配合,實現徑向偏載(也可加裝測試用密封件);
(5)偏載活塞:通過外加油壓實現活塞桿徑向偏載;
(6)溫度測量系統:用于測量往復型密封件所處的溫度環境;
(7)泄漏量評價系統:用于測量往復型密封件的泄漏量;
(8)注油孔:用于與液壓源相連,為整個系統供給恒壓或可變壓力;
(9)測試試樣。
動密封性能測試的環境剖面加載如下:
(1)系統工作壓力:通過件⑧施加靜壓或壓力脈沖,可模擬往復型密封件服役過程中所處的高壓、變壓環境;
(2)老化效應:通過環境箱施加-55 ℃或150℃的老化溫度,并用件⑥進行測量,在密封件承受初始壓縮、航空液壓油或滑油浸漬的工作環境剖面下,模擬往復型密封件的老化環境;
(3)行程:通過外加液壓驅動件②進行作動,推動件①正向或逆向運動實現活塞桿行程的加載;
(4)振動偏載(徑向):通過液壓對件⑤施加載荷,其會推動件①偏向另一側,此時本側的測試密封件處于“松”狀態,另一側的測試密封件處于“緊”狀態;調整外部液壓供給系統實現另一側液壓供給,同時本側液壓斷供,即實現兩側液壓的瞬間轉換,此時本側的測試密封件處于“緊”狀態,另一側的測試密封件處于“松”狀態,瞬時轉換會使密封件密封更傾向于“泄漏”,從而達到考核目的。
動密封泄漏量的要求與靜密封相同。
1.3 往復型密封件抗擠出性能(磨損量)評價技術
